Описание

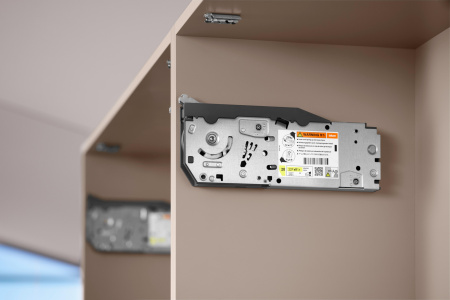

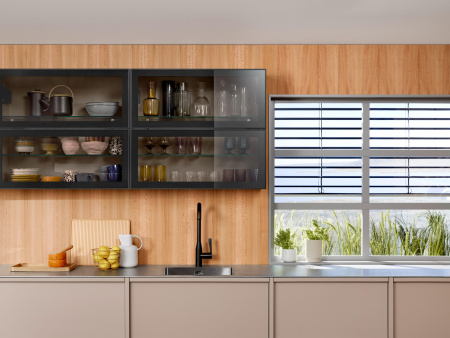

Складной подъемник AVENTOS HF top - новое поколение складных подъемников от BLUM.
Размеры корпуса: общая высота фасадов 480-610 / 600-910 / 840-1200 мм, ширина - до 1800 мм.
Минимальная глубина: 264 мм.
Цвет заглушек: белый шелк, светло-серый, темно-серый
Коэффициент мощности: 2700-13500 / 10000-19300
Коэффициент мощности (КМ) =Высота корпуса * (KH) [мм] x вес фасадов, включая вес ручки [кг]
Для областей перекрытия КМ мы рекомендуем более мощный силовой механизм.
В периферийных областях рекомендуется пробная установка.
Коэффициент мощности может быть увеличен на 50% при использовании третьего силового механизма.
Для широких корпусов мы рекомендуем устанавливать третий силовой механизм. Причиной этого является возможный прогиб широкого фасада в открытом положении.

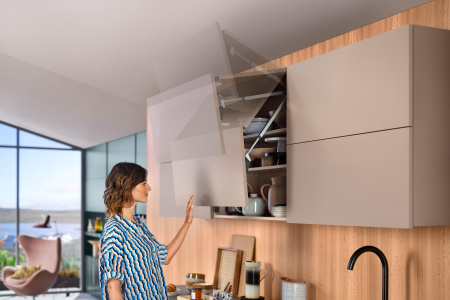

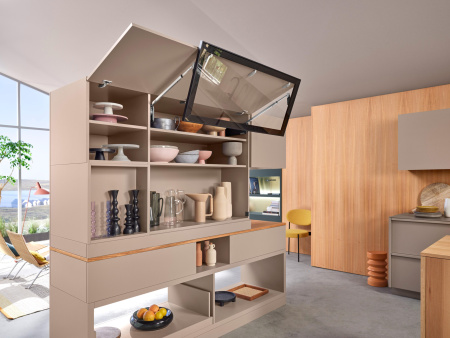

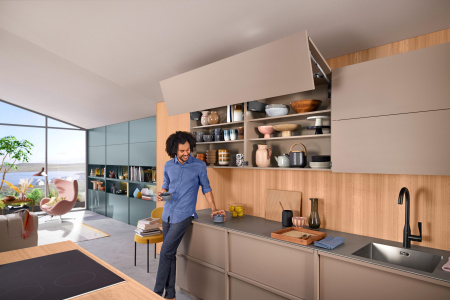

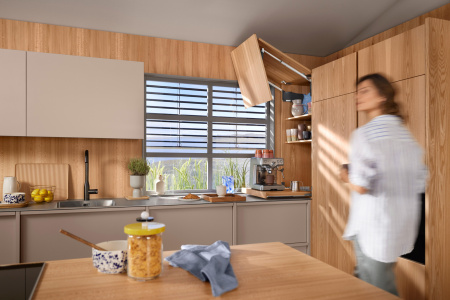

- При открывании фасады складываются, ручка легко доступна в любой позиции.
- Фасады могут быть разной высоты, но в случае асимметричных фасадов больший фасад должен быть сверху!
- Механизм подъёмника позволяет остановить его в любом положении.
- BLUMOTION обеспечивает мягкое и бесшумное закрывание.
- Разметка позиции установки механизма и монтаж фасадов осуществляются без инструментов.
- Ограничитель угла открывания встроен в механизм.
- Удобная и бесступенчатая 3- мерная регулировка.
Размеры корпуса: общая высота фасадов 480-610 / 600-910 / 840-1200 мм, ширина - до 1800 мм.
Минимальная глубина: 264 мм.
Цвет заглушек: белый шелк, светло-серый, темно-серый
Коэффициент мощности: 2700-13500 / 10000-19300
Коэффициент мощности (КМ) =Высота корпуса * (KH) [мм] x вес фасадов, включая вес ручки [кг]
Для асимметричных фасадов: Теоретическая высота корпуса TKH = высота верхнего фасада FHo (мм) x 2 + стыки
Для асимметричных фасадов больший фасад должен быть сверху!Для областей перекрытия КМ мы рекомендуем более мощный силовой механизм.
В периферийных областях рекомендуется пробная установка.
Коэффициент мощности может быть увеличен на 50% при использовании третьего силового механизма.
Для широких корпусов мы рекомендуем устанавливать третий силовой механизм. Причиной этого является возможный прогиб широкого фасада в открытом положении.
Документы

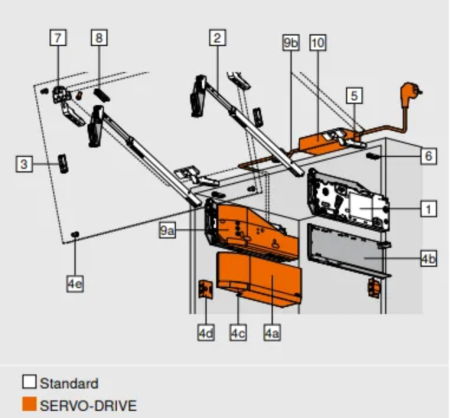

AVENTOS HF top
7,5 мб
SERVO-DRIVE для AVENTOS
7,6 мб
